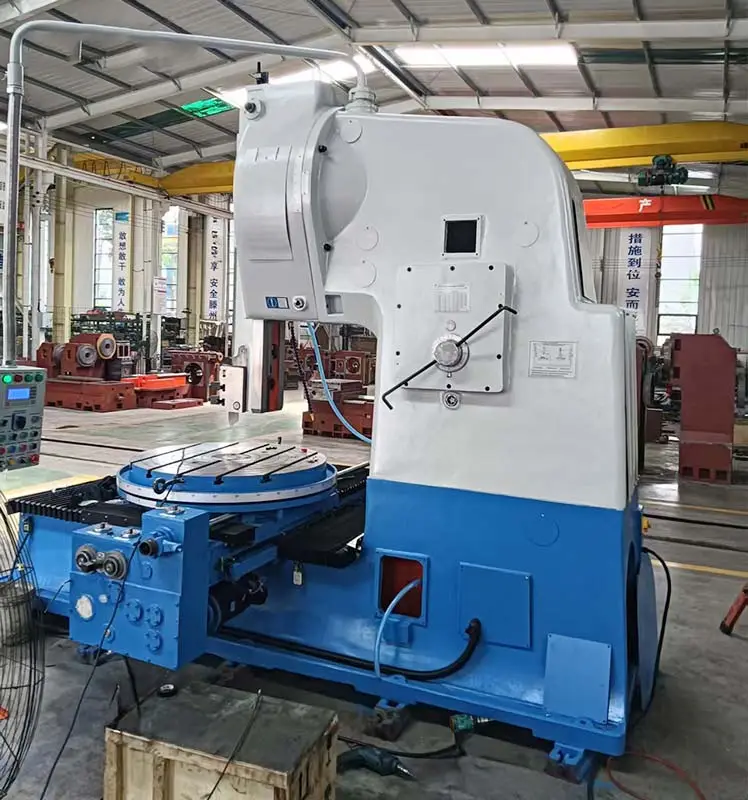

Станок для нарезки металлических шпоночных пазов SP5063, производство Китай; Вертикальный долбежный станок B5063, производитель

● Максимальная длина вставки ползуна: 630 мм

● Угол наклона штока: ±10

● Ширина Т-образного паза в патроне инструмента: 22H11 мм

● Расстояние от опорной поверхности инструмента до передней стенки станины: 1120 мм

● Расстояние от рабочей поверхности до нижнего конца каретки: 800 мм

● Максимальное продольное перемещение рабочего стола: 1000 мм

● Максимальное расстояние бокового перемещения рабочего стола: 700 мм

● Диаметр стола: 1120 мм

Основные особенности

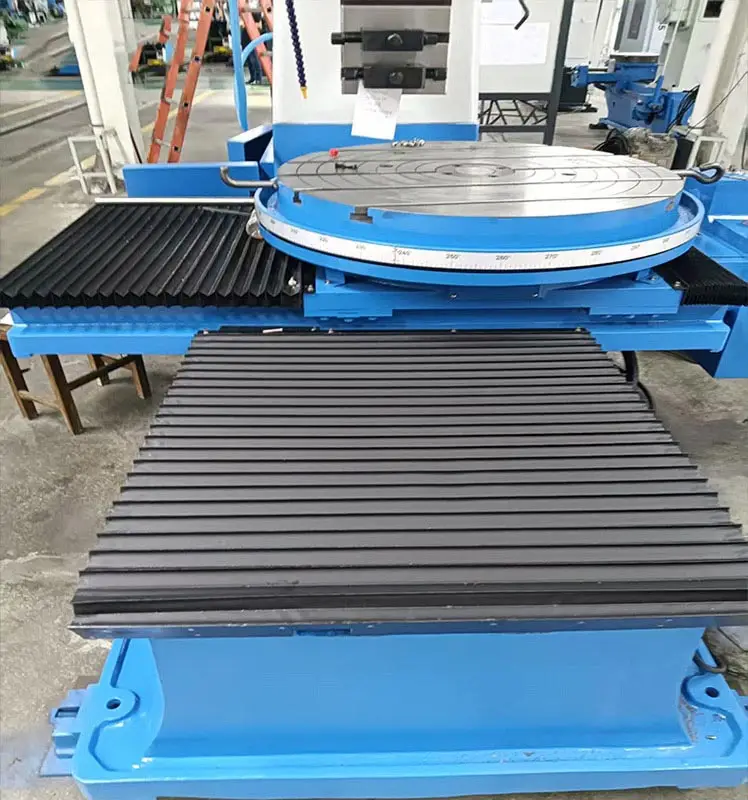

● Рабочий стол станка оснащен тремя различными направлениями подачи (продольной, горизонтальной и вращательной), поэтому обрабатываемый объект проходит через зажим за один проход, обрабатывая несколько поверхностей станка.

● Гидравлический трансмиссионный механизм с возвратно-поступательным движением скользящей подушки и гидравлическим устройством подачи для рабочего стола.

● Скорость скольжения опорной подушки одинакова при каждом ходе, а скорость перемещения ползуна и рабочего стола может плавно регулироваться.

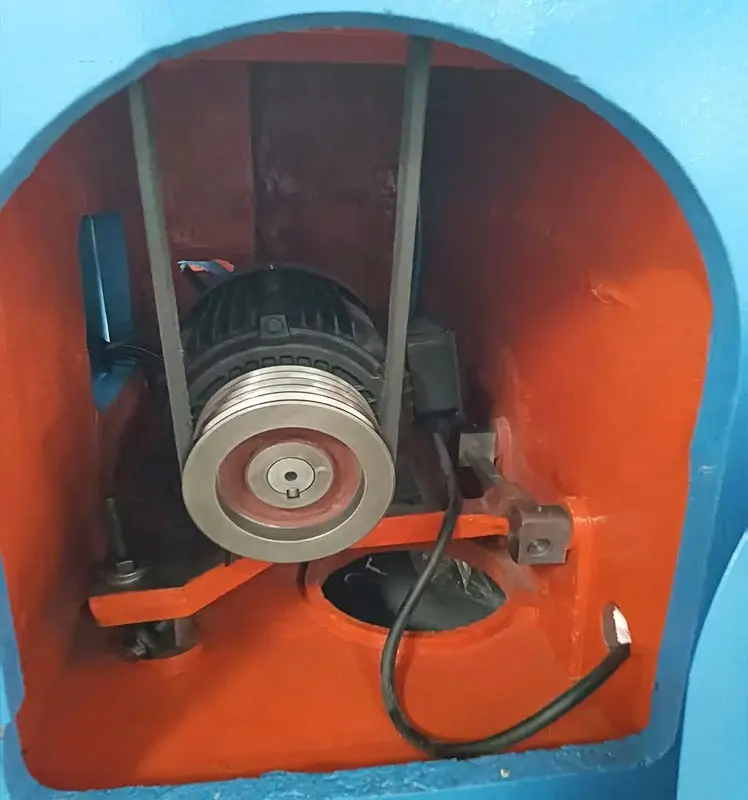

● Гидравлический стол управления имеет коммутационное масло поршня для механизма реверсирования масла. Помимо гидравлической и ручной подачи, имеется также привод от одного двигателя для вертикального, горизонтального и вращательного быстрого перемещения.

● В долбежных станках используется гидравлическая подача, при которой после завершения работы происходит мгновенная обратная подача, что делает их более эффективными, чем станки с механической подачей, использующие барабанное колесо.

● Этот станок используется для интерполяции плоскости, формовки поверхности и паза для шпонки и т. д.

● Можно задать наклон в форме под углом 10° и других формах в пределах допустимых значений и т. д.

● Предприятие подходит для производства единичных или мелкосерийных партий.
